製品紹介

【協力会社の製品紹介】
株式会社アイコーシステムの製品を一部紹介いたします。
※株式会社アイコーシステムのHPはこちらからご覧になれます。
http://www.aiko-sys.co.jp/

研磨装置製麺機

研磨装置
高精細ガラスの超微細研磨装置が遂に完成!

この装置を使えば超高精細な研磨加工が出来ます。

【モデル:MAH-8000】

製品紹介

AICOS-KENMAとは

スマートフォンやタブレットなどに使われる高精細液晶小型パネルの強度UPする為に、端辺研磨が必要とされています。
この装置を使えば砥石以上の繊細な研磨加工が出来ます。
*国内メーカーに導入実績あり。


概略仕様【モデル:MAH-8000】
AICOSブランド AIC-KENMA-01-100・200
基本仕様 内容

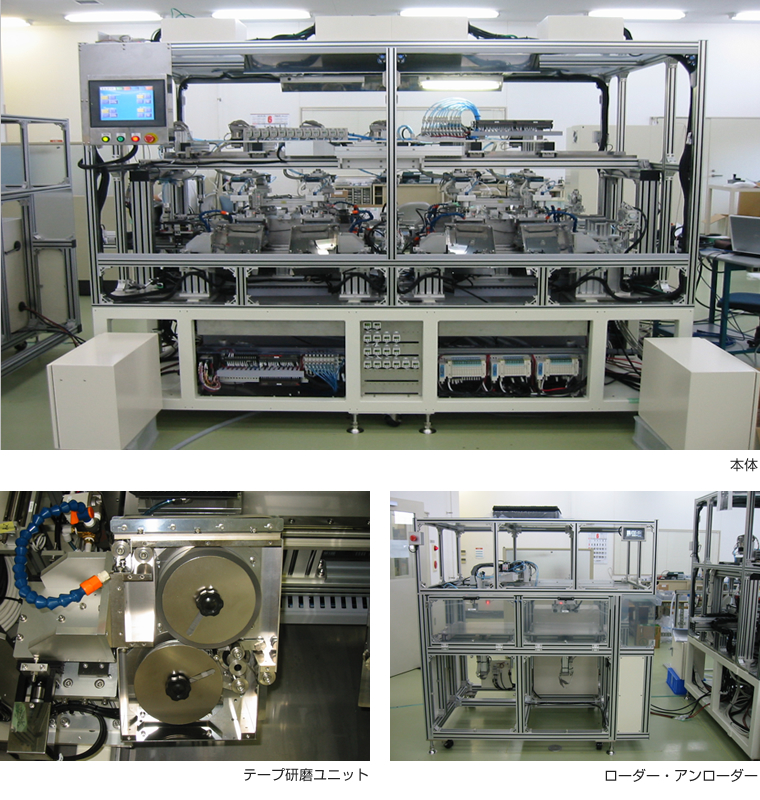

本体 加工ステージ部 1、端辺直線研磨加工:研磨ユニットにワークを押し当て、ステージを遥動してウェット研磨します。
①ステージ数:8ステージ(4連×2列)
②遥動サイクル:1~5Hz、ストローク60mm
③研磨量:40~50μm(±10μm) *研磨時間約15秒
④研磨面粗さ:研磨テープに依る。
2、端辺R研磨加工:オプション対応になります。
搬送部 1、ワークを吸着して、サーボモーターにて順送動作します
①ヘッド数:10ヘッド(5連×2列)。
②搬送サイクル:8秒(ワーク交換時間含む)
対象ワーク
1、カバーガラス、貼り合わせガラス等が対象になります。
①幅mm:40~120
②長さ:60~120
③厚み:0.2~1.5mm
装置制御 ①PLC+TP(12インチカラー)
レシピ機能 ①研磨加工辺指示、加工辺数
②研磨加工面選択
③押し圧・研磨速度(Hz)
寸法・重量 ①寸法(mm):2500w×1500d×2000H
②重量:     kg
ユーティリティ
(お客様御用意)
①電源:4Kw/3相 AC200V
②圧縮エアー:0.5MPa/300リットル/min
③真空エアー:-80KPa/2000リットル/min *1
④純水:10~20リットル/min
テープ
研磨ユニット
研磨テープ 1、ガラス研磨専用テープを使用します。
①型式:GC8000
②長さ:標準100m *150m以上は特注になります。
制御部
(V.S社製)
1、高速制御ICにて、位置決め制御,押し圧制御します。
①PLC通信可能:RS485
②ドライバー軸数:3軸
③ST-SERVOモーター制御
④自動テンション機能及び自動残量警報付き
 押し圧 ①12~50[Ntm]
②外部通信にて設定出来ます。
オプション ローダー
アンローダー
①ワーク供給、回収装置(トレーチェンジャー付き)
②供給タクト 6秒/枚
乾燥装置 ①ブロワー式エアーナイフによる乾燥
洗浄・乾燥装置 ①(ブラシ)+2流体洗浄+リンス+乾燥+ワークアライメント
②タクト:16秒/2枚 *洗浄仕様に依る。
その他
装置製作 ・オーダーメイドで加工装置自体を設計/製作致します。
 *仕様打合せなど、弊社の営業が御伺いいたします。
システム構成
保証期間 ・1年間は無償保証期間とします。(消耗品は保証外)
・天災による損傷や故障の場合は保証期間内でも有償と致します。
・購入品に関しては、メーカー保証範囲内とします。

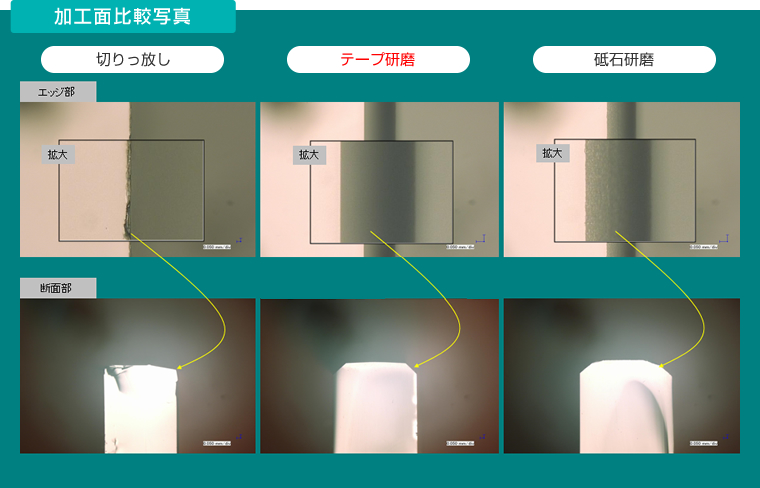

加工面比較写真
